Placée entre deux tronçons de canalisation, cette enveloppe préfabriquée évite de tirer les câbles sur une longueur excessive. Elle facilite aussi les changements de direction et les interventions futures. Le béton offre une bonne stabilité dans le sol, mais son poids impose d’anticiper terrassement, manutention et réglage.
À quoi sert une chambre de tirage enterrée ?
La chambre crée un point accessible sur un réseau sec. Les opérateurs peuvent y introduire une aiguille, guider un câble, réaliser un raccordement autorisé ou intervenir sans rouvrir toute la tranchée. Elle concerne notamment l’électricité, l’éclairage extérieur et les télécommunications, avec des prescriptions qui varient selon le gestionnaire.
Sa position se décide sur le tracé, près d’un changement de direction, d’une dérivation ou d’une longueur de tirage devenue contraignante. Un relevé précis au niveau de chantier aide à maîtriser profondeur, pente des fourreaux et cote finie du tampon.
Quels types et dimensions choisir ?
Les appellations L0T, L1T ou L1C à K3C rencontrées dans les catalogues correspondent à des familles destinées à des contextes définis, souvent télécom. Elles ne sont pas interchangeables par simple ressemblance. Une chambre 40 x 40 peut convenir à un petit réseau privé, tandis qu’une chambre 1000 x 1000 offre davantage d’espace pour les rayons de courbure et les opérations.
| Critère | Question à trancher | Risque si mal choisi |
|---|---|---|
| Dimensions intérieures | Les câbles et accessoires restent-ils manipulables ? | Courbure excessive ou intervention impossible |
| Nombre d’entrées | Tous les fourreaux sont-ils réservés et espacés ? | Percements improvisés et croisements |
| Implantation | Espace vert, trottoir, parking ou chaussée ? | Fermeture inadaptée aux charges |
| Fond | Fond intégré ou radier à réaliser ? | Eau stagnante ou assise irrégulière |
Normes et résistance du tampon : que vérifier ?
La conformité ne se résume pas au corps en béton. Le projet doit respecter les règles du réseau, les prescriptions du maître d’ouvrage et les conditions locales de pose. Pour les dispositifs de couronnement et de fermeture, la classe de résistance se choisit selon la zone réellement exposée aux véhicules, pas seulement selon l’usage prévu le jour des travaux.
Il faut également contrôler les documents du fabricant, le marquage, la compatibilité entre cadre et chambre, ainsi que les exigences du gestionnaire. À proximité d’une alimentation provisoire, le choix des coffrets de chantier relève d’une analyse électrique distincte et ne remplace aucune protection du réseau enterré.

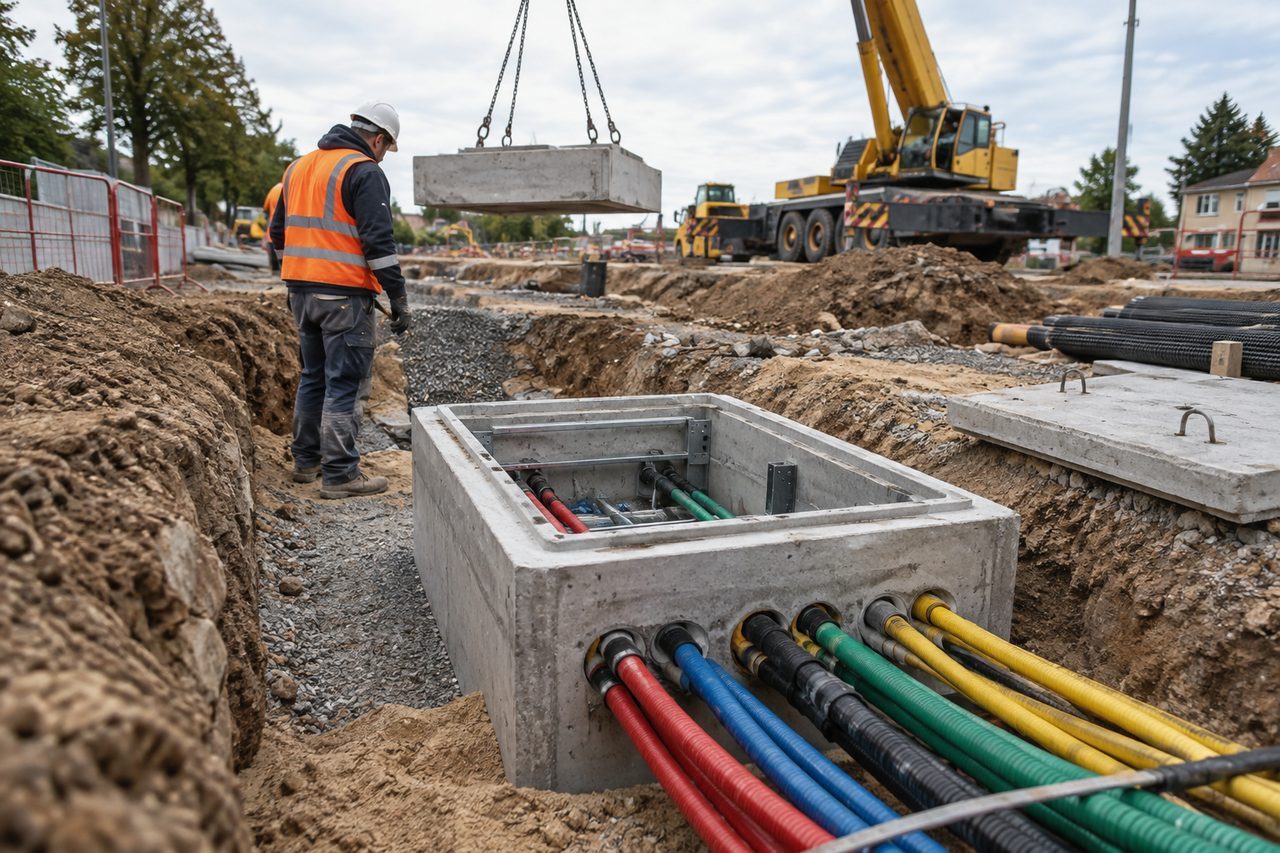

Comment préparer et poser la chambre en béton ?
- Repérer les réseaux existants et implanter l’excavation conformément aux plans.
- Terrasser avec un espace suffisant pour la manutention et la sécurité des opérateurs.
- Préparer une assise stable, plane et compatible avec les prescriptions du fabricant.
- Lever l’élément avec les accessoires prévus, puis régler niveau et orientation.
- Raccorder les fourreaux sans angle brutal et obturer les passages selon le système retenu.
- Installer cadre et tampon à la cote finie, puis remblayer par couches maîtrisées.
Le traitement de l’eau dépend du sol et de la conception. Un drainage ne doit pas favoriser le transfert d’eau vers les fourreaux. Si un radier doit être coulé, le dosage et la mise en œuvre restent contrôlés, même avec un godet malaxeur à béton. Avant remblaiement, photographier les raccordements et reporter la position sur le dossier de récolement.
Distance entre chambres et coût du projet
Il n’existe pas une distance universelle entre deux chambres. Elle dépend du câble, de son effort maximal admissible, des rayons de courbure, du diamètre des fourreaux, des changements de direction et de la méthode de tirage. Le bureau d’études ou le gestionnaire fixe donc l’espacement à partir du réseau réel.
Le prix comprend rarement la seule fourniture. Il faut ajouter terrassement, évacuation des déblais, assise, levage, cadre, tampon, raccordements et réfection de surface. Pour une L1C, le montant varie aussi selon la présence d’un fond et la classe de fermeture. Comparer des devis exige une désignation identique et un périmètre détaillé.
Questions fréquentes
Quelle est la différence entre un regard et une chambre de tirage ?
Un regard est un terme générique pour un ouvrage donnant accès à un réseau. Une chambre de tirage est conçue plus précisément pour faciliter le passage et les interventions sur des câbles. Dans les usages, les deux mots peuvent se recouvrir, d’où l’intérêt de vérifier plans et dimensions.
Quel est le prix d’une chambre de tirage L1C ?
Le prix dépend du fournisseur, du fond, du cadre, du tampon et de la livraison. Le coût posé inclut aussi terrassement, assise, manutention et réfection. Un tarif de produit seul ne permet donc pas d’estimer le budget complet.
Quelle distance entre deux chambres de tirage ?
La distance est calculée selon les caractéristiques des câbles et fourreaux, les courbes du tracé et l’effort de tirage admissible. Elle doit suivre l’étude et les prescriptions du gestionnaire, plutôt qu’une valeur forfaitaire.
Quels sont les différents types de chambres de tirage ?
On distingue notamment les chambres en béton préfabriqué, avec ou sans fond, et les modèles composites. Leurs dimensions, classes de fermeture et domaines d’emploi varient. Les familles L et K doivent être choisies selon le référentiel du réseau concerné.
Une chambre de tirage électrique béton bien intégrée reste accessible, stable et cohérente avec le tracé. La validation des plans, des charges et des prescriptions du gestionnaire doit précéder la commande.
